Elektrostatické práškové lakování a vytvrzování linky pece

Elektrostatické práškové lakování a vytvrzování linky pece.

1.3 Nápad na design (pouze příklad)

1.3.1 Zařízení musí být spolehlivé v provozu, jednoduché na obsluhu a pohodlné na údržbu.

1.3.2 Všechny podpůrné díly, materiály a elektrické komponenty jsou vybírány pomocí pokročilé technologie a vysoce kvalitních produktů a mají funkce proti výbuchu. Dovážené díly jsou vybírány pro klíčová zařízení a materiály, jako jsou hořáky a některé elektrické komponenty, aby byl zajištěn celkový výkon a kvalita zařízení.

1.3.3 Plně zvážit bezpečnost provozu zařízení a přijmout spolehlivé kontrolní metody kontroly teploty, tlaku a koncentrace prachu, aby byla zajištěna celková výkonnost a kvalita zařízení.

1.3.4 Zařízení pro práškové stříkání využívá kombinaci typu automatického časovacího impulsu a ručního čištění vzduchu a proces zařízení pro rychlou změnu barvy (rychlá výměna filtračního prvku), aby bylo zajištěno účinné dokončení práškového nástřiku.

2. Návrh toku procesu: horní část → práškový nástřik (rotace obrobku) → tuhnutí → chlazení (přirozené) → odlehčovací část.

Část II: Podrobná konfigurace a technické parametry hlavního zařízení

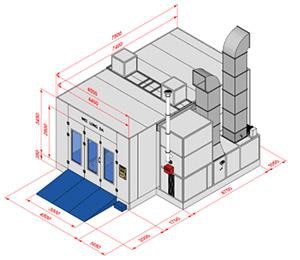

1. Místnost pro práškové stříkání

3.1 Vybavení místnosti pro práškové stříkání: 2 sady;

3.2 Zařízení pro regeneraci prášku: 2 sady;

3.3 Metoda stříkání: metoda ručního stříkání.

3.4 Požadavky na konstrukci: splnit požadavky práškových kabin pro obrobky s více než jednou barvou.

3.6 Materiálové požadavky práškovací místnosti: Těleso lakovny je vyrobeno z ocelového pozinkovaného plechu T1,5 s povrchovou úpravou práškovou barvou.

3.7 Metoda recyklace: Recyklační systémy na obou stranách.

3.8 Regenerační ventilátor

3.8.1 Množství: 2 sady, model 4-72;

3.8.2 Objem vzduchu: 12000 M3/h;

3.8.3 Celkový tlak: 1200Pa;

3.8.4 Výkon: 5,5kw.

3.8.5 Potrubí výfuku: Potrubí je vyrobeno z pozinkovaného plechu T0,8 kombinovaného s úhlovou přírubou.

3.8.6 Materiál nosného rámu ventilátoru je čtvercová trubka 100×100.

3.9 Výkon recyklace: žádné zjevné rozsypání prášku. Rychlost vstupního větru při každém otevření práškové místnosti> 0,6 m/s.

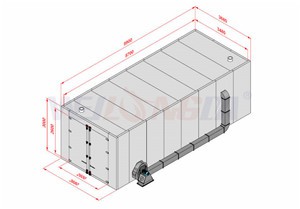

3. Zařízení vytvrzovací pece:

4.1 Název zařízení: vytvrzovací pec;

4.2 Vytvrzovací pec zahrnuje: komoru pece, topný systém, systém zpětného vedení vzduchu, systém automatického řízení teploty atd.;

4.3 Těleso komory vytvrzovací pece:

4.3.1 Těleso tuhnoucí pece má vysokou strukturu se spodním vstupem a výstupem z obrobku. Spodní rám hlavního těla je svařen profilovou ocelí, která je pevná, spolehlivá a krásná. Spodní rám a zem jsou spojeny rozpěrnými šrouby;

4.3.2 Vnitřní deska tělesa vytvrzovací pece je vyrobena z 0,5 mm pozinkovaného plechu a vnější deska je vyrobena z 0,5 mm barevně lakovaného plechu. Vnitřní a vnější stěny jsou vyplněny vysoce kvalitní minerální vlnou o tloušťce 100 mm a hustota minerální vlny je 120 K. Mezi deskou a deskou Montuje se zásuvným spojem;

4.3.3 Uvnitř tělesa komory tuhnoucí pece je vnitřní rámová konstrukce, vnitřní rám může nést boční desky a horní desky na obou stranách tělesa komory a vnitřní rám může nést řetěz dopravníku v peci a vnitřní rám je integrálně spojen profilovou ocelí;

4.4 Plynový topný systém:

4.4.1 Plynová spalovací komora je dvouvrstvá tepelně izolační konstrukce, umístěná na tělese komory, vyplněná mezi vnitřní a vnější stěnou vysoce kvalitní minerální vlnou o tloušťce 100 mm, hustota minerální vlny je 120 K a panely jsou sestaveny vkládáním;

4.4.2 Protipožární přepážka v topné komoře je vyrobena z nerezové oceli SUS304 o tloušťce ≥1,5 mm;

4.5.3 Hořák je dovezený italský hořák Lia Lu, včetně programového ovladače, systému přívodního plynového potrubí, automatického zapalování, detektoru zapalování, zařízení pro detekci úniku plynu, zařízení pro regulaci tlaku, zařízení pro zkapalňování atd.;

4.5 Cirkulační ventilátor horkého vzduchu je odstředivý vodou chlazený ventilátor s 100 mm silnou hliníkovou silikátovou izolační vrstvou přidanou k plášti; ventilátor běží hladce a má nízkou hlučnost;

4.5.1 Způsob přívodu vzduchu je typ s přívodem zdola nahoru a zpětným vedením a potrubí přívodu vzduchu má víceúrovňový spád, což přispívá k rovnoměrné teplotě v celé vytvrzovací peci. Odbočky přívodu vzduchu jsou vybaveny seřizovacími zařízeními pro usnadnění nastavení množství vzduchu;

4.5.2 Materiál potrubí vratného vzduchu je pozinkovaná ocel a jeho tloušťka je navržena v souladu s národními předpisy HVAC;

4.6 Systém automatické regulace teploty:

4.6.1 Nastavte spínač ochrany proti přehřátí pro ochranu topného systému. Při přehřátí nebo poruše ventilátoru dojde k včasnému odstavení topného systému a akustickému a vizuálnímu poplachu a k nastavení signalizačního zařízení nízké teploty;

4.6.2 Řízení teploty využívá vícebodové měření teploty a vícebodovou metodu řízení teploty a přijímá metodu řízení konstantní teploty pro řízení teploty. platinová teplotní odporová sonda, digitální displej, regulátor teploty, snadné nastavení, chyba regulace teploty nesmí být větší než ± 5 ° C, regulátor teploty přijímá produkty mezinárodní značky;

4.6.3 Cirkulační ventilátor je vybaven funkcí zpožděného spínače, která zajišťuje rychlé ochlazení teploty;

4.6.4 Požadavky na výkon:

4.7.1 Doba zahřívání: vytvrzovací pec: pokojová teplota 220 ℃ asi 45 minut;

4.7.2 Výkon regulace teploty: V peci je teplotní čidlo a teplota se zobrazuje na regulátoru teploty;

4.7.3 Tepelně izolační výkon: rozdíl mezi průměrnou teplotou 10 rovnoměrně rozmístěných bodů měření teploty na libovolné ploše 1 m² tělesa pece a okolní teplotou v místnosti je ≤15℃;

4.7.4 Rovnoměrnost teploty: Poté, co povrchová teplota obrobku v zóně efektivní teploty vytvrzovací pece dosáhne nastavené pracovní teploty, je teplotní odchylka horního, středního a spodního tří bodů ve výšce obrobku ≤±5 ℃;

4.7.5 Nastavte nastavitelný systém odvodu výfukových plynů k udržení mírného podtlaku v sušícím tunelu, aby bylo zajištěno, že teplo na vstupu a výstupu z tunelu nepřeteče.

5. Závěsný dopravníkový systém:

5.1 Použijte těžký závěsný dopravníkový řetěz 200, jednobodové zvedací závaží 50 kg, včetně hnacího mechanismu, napínacího zařízení těžkého kladiva, řetězu, přímé kolejnice, zakřivené kolejnice, teleskopické kolejnice, konzoly, primárního rozmetadla, elektrického řídicího systému, automatického zařízení na ochranu proti přetížení, atd. .

5.2 Použijte vhodný počet hnacích zařízení podle napětí každého vlasce; není problém s prolézáním, zasekáváním atd.

5.3 Rychlost konstrukčního procesního řetězu je: V=0,5 m/min (0,5-1,0 m/min plynule nastavitelná).

5.4 Hnací zařízení využívá technologii plynulé regulace rychlosti s přeměnou frekvence.

5.5 Na napínacím zařízení jsou instalovány koncové spínače posuvu, na všech klíčových částech linky jsou instalovány trolejové nouzové vypínače a pohon je vybaven mechanickou a elektrickou dvojitou bezpečnostní ochranou.

5.6 Všechny tratě jsou vybaveny natáčecím zařízením pro otáčení lehkých kol pro snížení jízdní zátěže.

5.7 Dráha ve vytvrzovací peci je vybavena 2 dilatačními spárami, aby se zajistila tepelná deformace dráhy.

5.8 Provozní hluk hnacího řetězu je nižší než 65 dB a pro snadnou údržbu se používá řetěz uzavřený v tuku.

5.9 Úhel sklonu nahoru a dolů všech dopravníkových řetězů je 30º;

5.10 Nastavte tlačítka nouzového zastavení na následujících místech a nastavte zvukové a světelné displeje stanice nouzového zastavení na poutavých místech v dílně a informujte personál řízení výroby o místě nouzového zastavení včas:
